RTO蓄热式热氧化炉

发布日期：2019-05-22 10:31:23

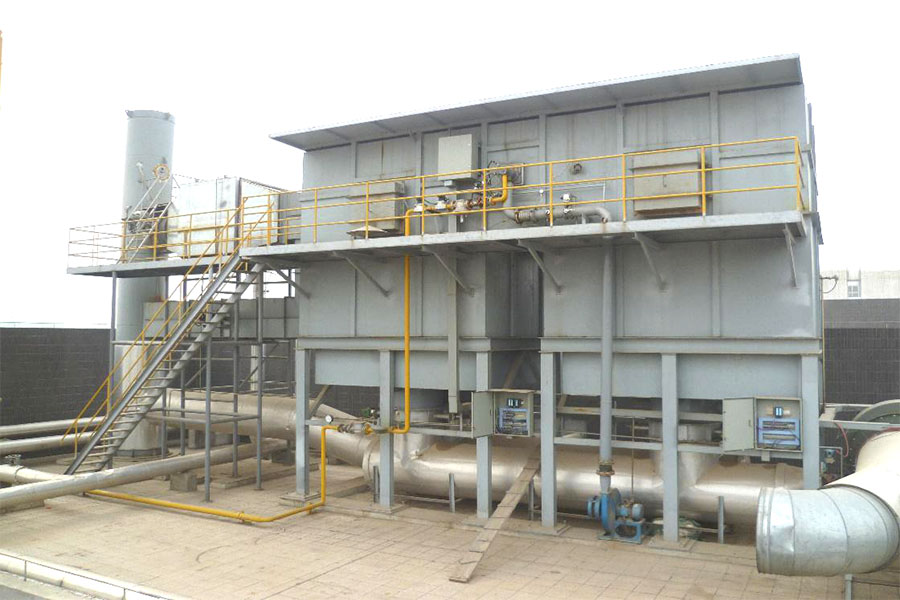

【设备展示】

【工作原理】

蓄热式热氧化炉（RTO）与传统的催化燃烧、直燃式热氧化炉（TO）相比，具有热效率高（≥95%）、运行成本低、能处理大风量低浓度废气等特点，浓度稍高时，还可进行二次余热回收，大大降低生产运营成本。传统两床RTO的VOC去除率约98%。两床RTO主体结构由燃烧室、两个陶瓷填料床和四个切换蝶阀（或两组提升阀）组成。当有机废气进入陶瓷填料床1后，陶瓷填料床1放热，有机废气被加热到800℃左右后在燃烧室燃烧（刚启动时，可用天然气、柴油或电来预热陶瓷填料床），燃烧后的高温洁净气体通过陶瓷填料床2，陶瓷填料床2吸热，高温气体则被填料床2冷却后，经过切换阀排放。经过一段时间，阀门切换，有机废气从陶瓷填料床2进入，陶瓷填料床2放热加热废气，废气被氧化燃烧后通过陶瓷填料床1，陶瓷填料床1吸热，高温气体被冷却后通过切换阀排放。这样周期性地切换，就可连续处理有机废气。反应方程式为： aCxHyOz+bO2→cCO2+dH2O+热量

【性能特点】

①产品设计考虑客户的生产工艺，重视前端控制和末端治理的结合。

②净化效率高，旋转RTO可达到99%以上。

③对余热进行综合利用，产生经济效益。

④优化设计的结构、通风系统，确保最好的处理效果和使用体验。

⑤充分考虑系统的安全与防护，为客户提供安全可靠的后抽离设备与技术。

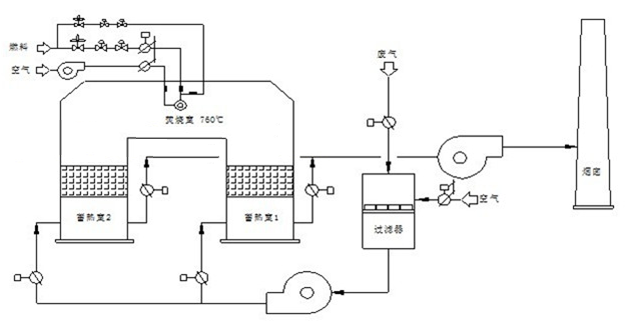

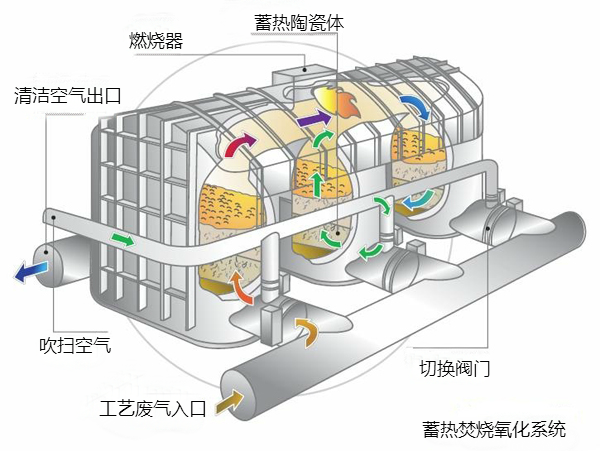

【原理示意图】
